Cas 06

Mise en assec d’un ouvrage souterrain à Cagnes-sur-Mer

Travaux de restauration capacitaire du Malvan dans un ouvrage souterrain urbain.

S6 – Milieu contraint

Rivière

Infrastructure

0 cm
Hauteur de retenue
0 m
Longueur d'installation
0m³/s
Débit de la rivière
0%
Pente très faible

Contexte

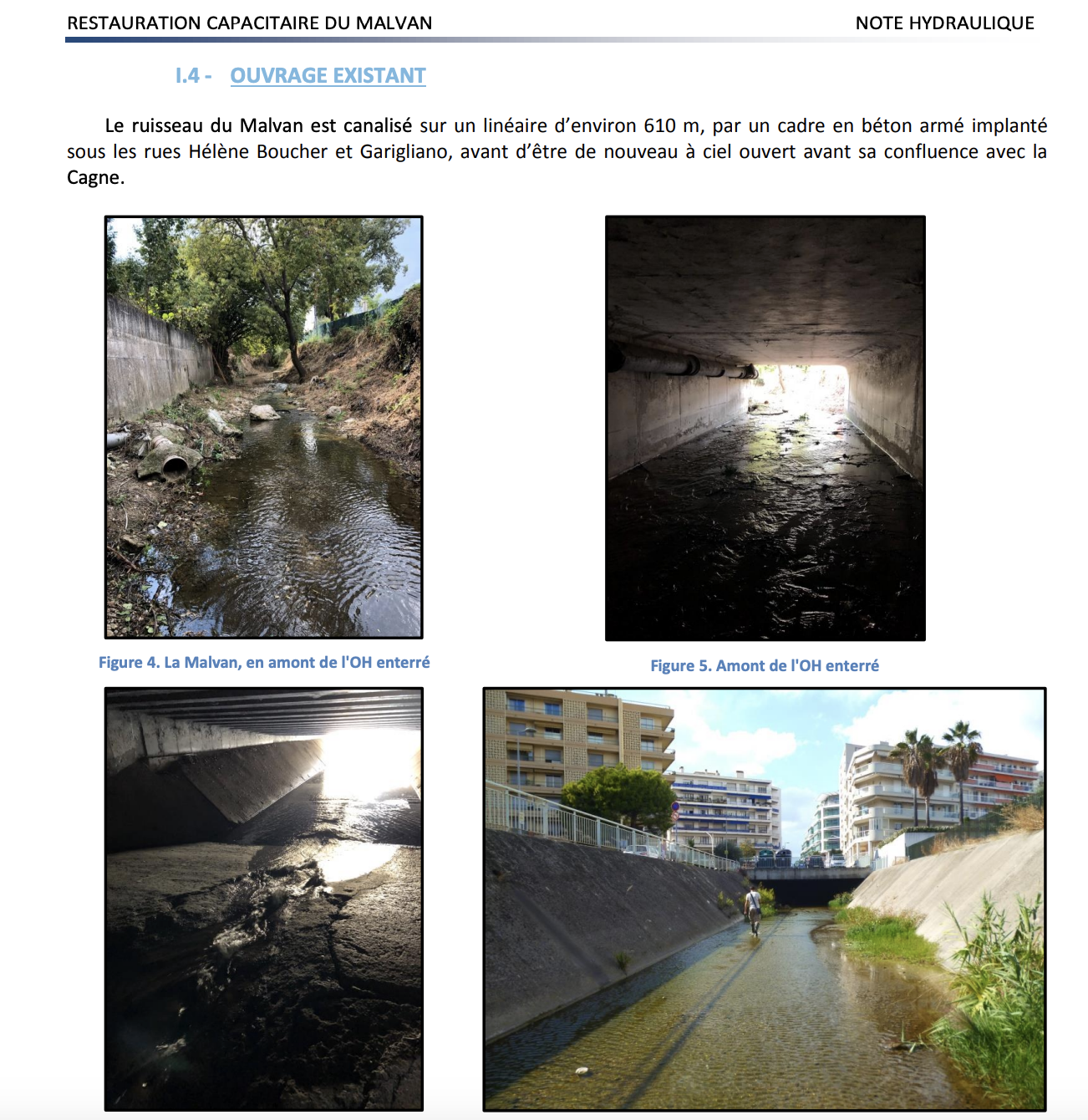

Le chantier s’inscrit dans les travaux de restauration capacitaire du Malvan par raccordement d’un nouveau cadre béton à l’ouvrage existant.
L’intervention est réalisée en ouvrage souterrain avec risque de crue et contraintes urbaines.

Solution technique

Installation d’un batardeau souple Water-Gate© WA-3930 dans un cadre béton, sans ancrage au sol. La dérivation est assurée par un déversoir sur crête et une canalisation souple DN450.

Mise en oeuvre

Préparation de la surface de pose et fixation latérale sur les parois béton. Le batardeau est installé en eau vive avec gestion gravitaire des écoulements.

Impacts & mesures

Intervention temporaire limitant les travaux lourds dans le cours d’eau. Maintien des écoulements pendant le chantier et dépose rapide en cas de crue.

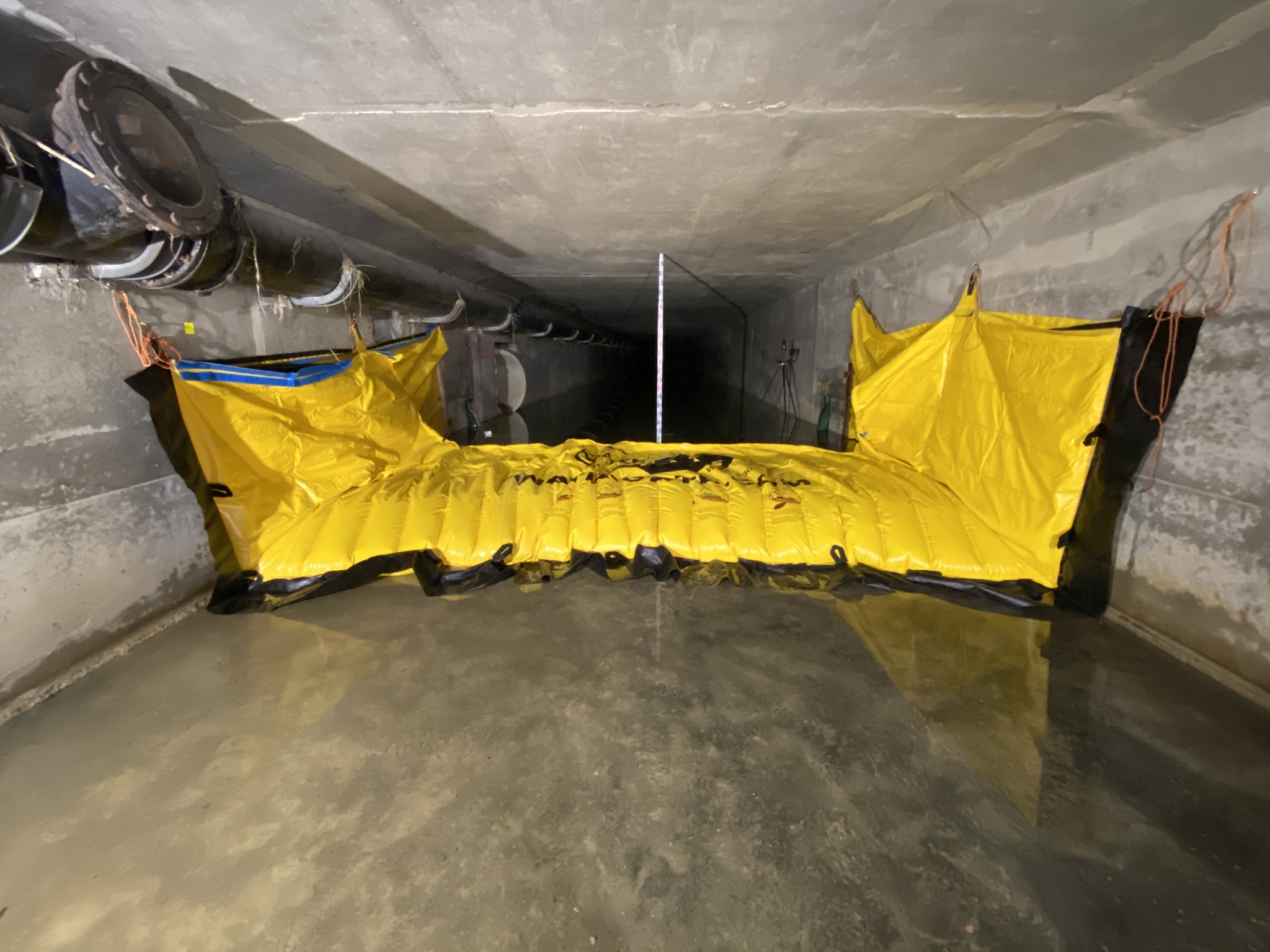

Batardeau souple Water-Gate© WA-3930 fixé latéralement dans un ouvrage hydraulique souterrain en béton à Cagnes-sur-Mer.

Batardeau souple Water-Gate© WA-3930 installé dans un cadre béton avant mise en place du déversoir sur crête et de la canalisation de dérivation DN450.

Données techniques

Configuration
Milieu contraint
Position par rapport au flux
Perpendiculaire
Forme du dispositif
Linéaire
Mode de gestion de l’eau
Dérivation par busage
Régime d’écoulement
Faible
Variabilité du niveau
Très forte
Type de cours d’eau
Rivière
Configuration du site
Ouvrage artificiel
Nature du fond
Béton
Contraintes d’accès
Accès difficile
Vitesse estimée
0.2 m/s
Modèles utilisés
WA-3930

Galerie chantier

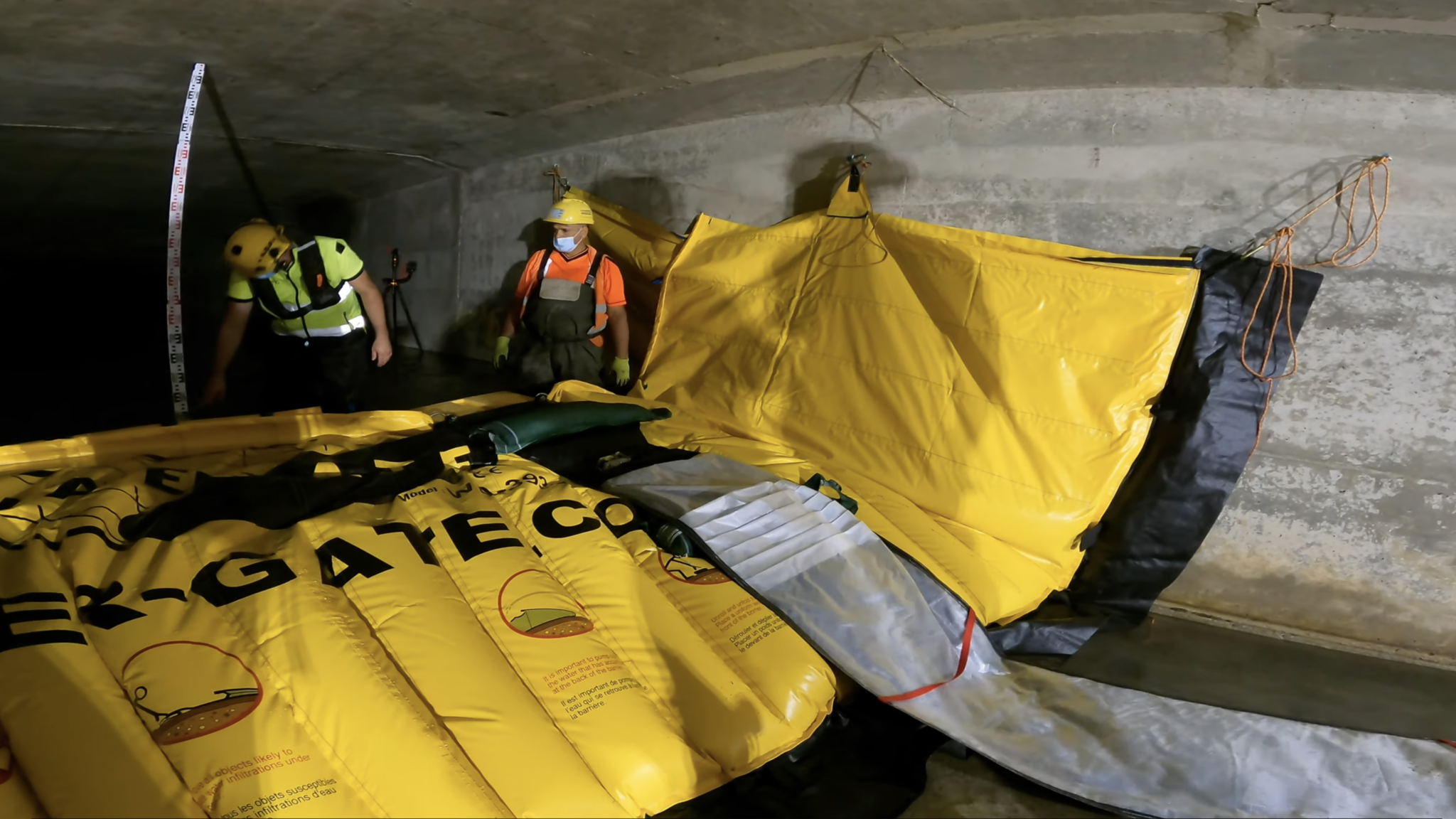

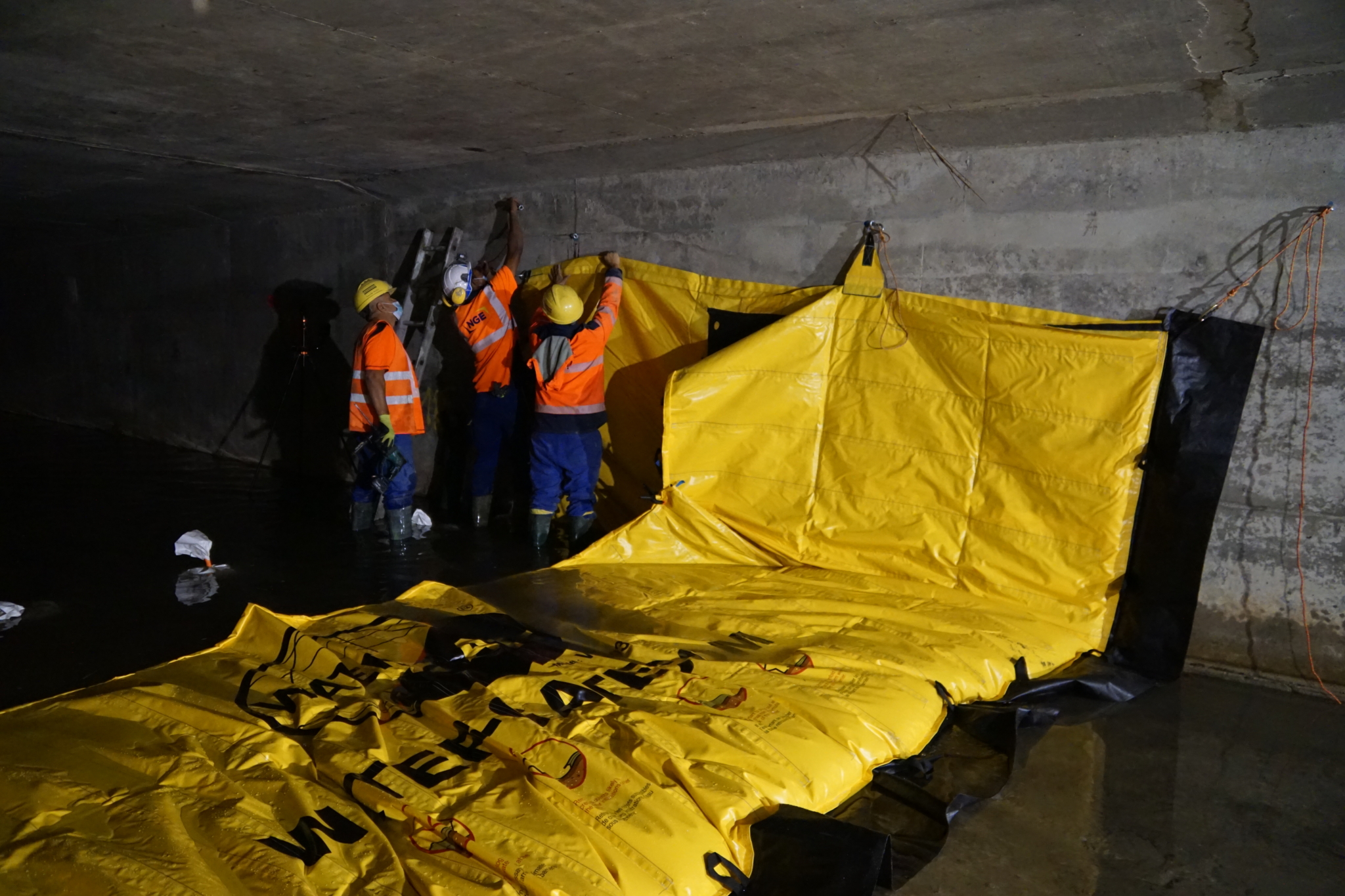

Équipe installant un batardeau souple Water-Gate© dans un ouvrage hydraulique souterrain en béton à Cagnes-sur-Mer.
Fixation latérale du batardeau souple Water-Gate© sur la paroi béton à l’aide d’anneaux de levage et de cordelettes avant mise en charge du dispositif.

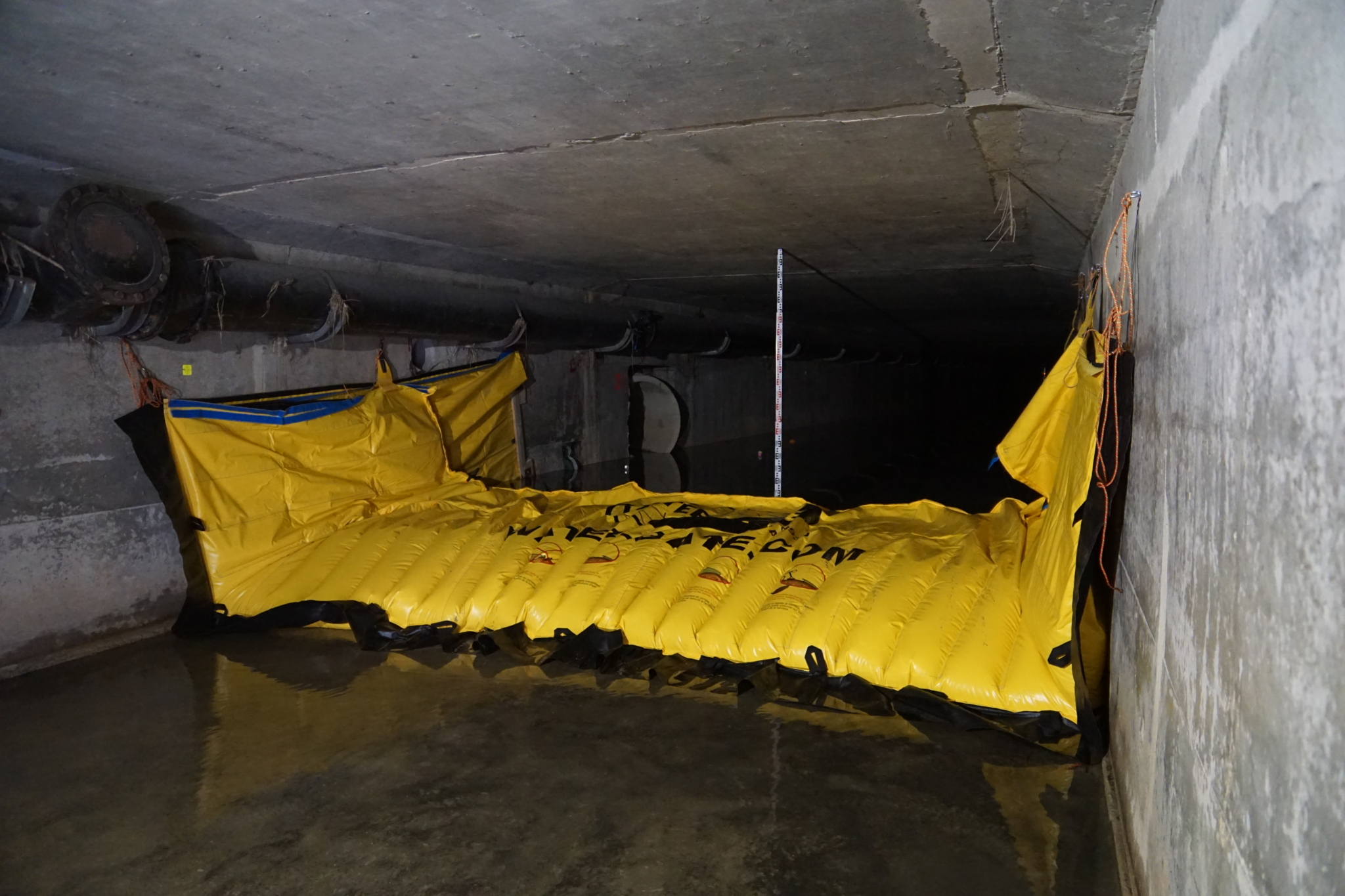

Batardeau souple Water-Gate© installé dans un ouvrage hydraulique souterrain avec retenue d’eau partielle à Cagnes-sur-Mer.
Batardeau souple Water-Gate© WA-3930 partiellement mis en charge dans le cadre béton avant installation du déversoir sur crête et de la canalisation de dérivation.

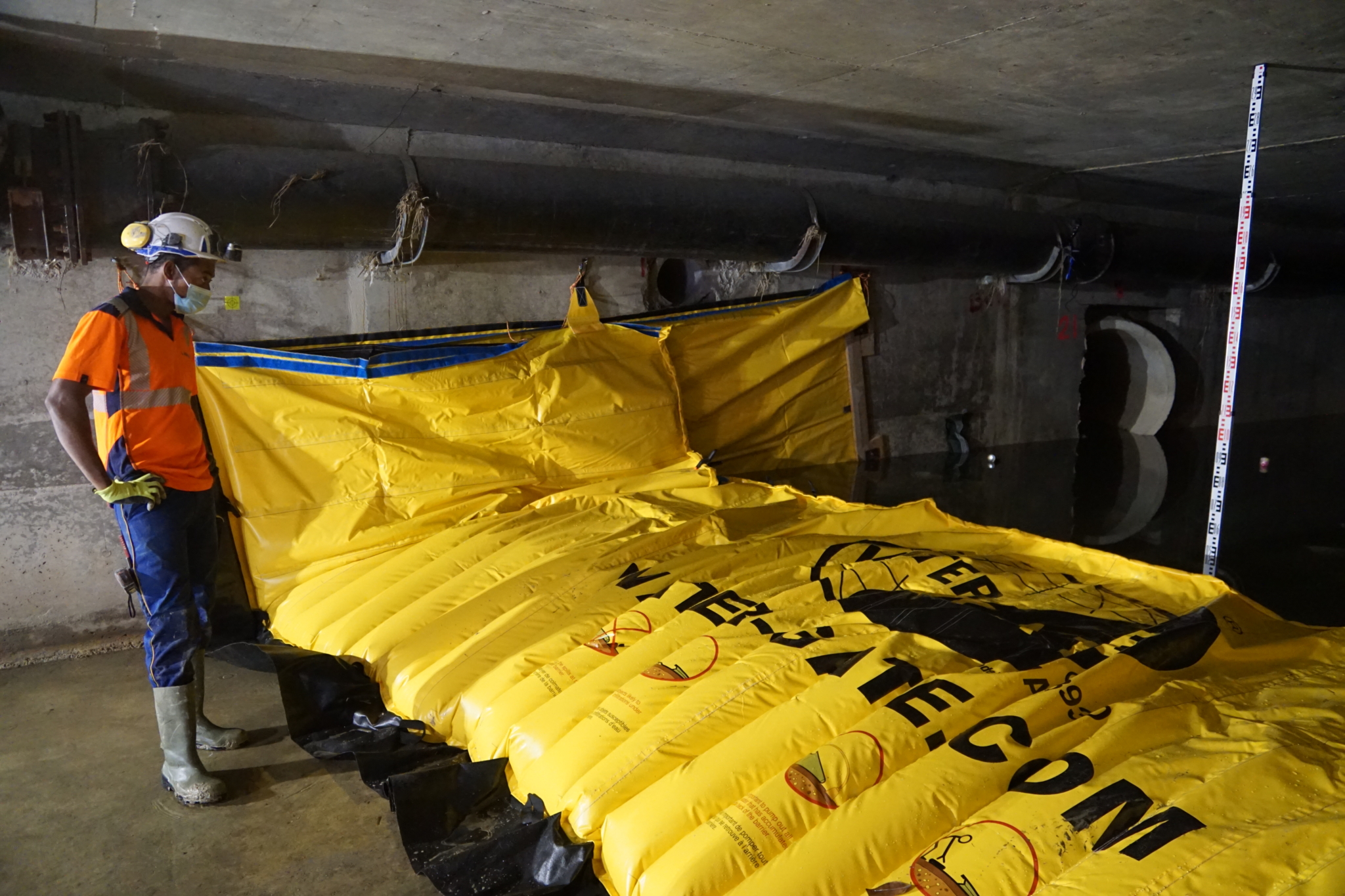

Technicien contrôlant un batardeau souple Water-Gate© installé dans un cadre béton souterrain à Cagnes-sur-Mer.
Contrôle du batardeau souple Water-Gate© en phase de mise en charge dans l’ouvrage souterrain. Les fixations latérales sur parois béton maintiennent la toile avant installation du déversoir.

Retour d’expérience

Le batardeau a permis d’intervenir au sec dans un ouvrage difficile d’accès avec une mise en œuvre rapide et sans moyens lourds. Le dispositif peut être démonté rapidement en cas d’alerte météo ou de montée brutale des eaux.

Entreprise travaux
Razel-Bec - Groupe Fayat
Maître d’ouvrage
Ville de Cagnes-sur-Mer
Chantier réalisé
November 2020
