Cas 01

Mise en assec de la rivière Bienne à Morez (Jura)

Dérivation temporaire du flux par canalisation DN1200 sous batardeau souple pour travaux de renaturation en milieu urbain.

S1 – Blocage + dérivation

Rivière

Urbain

0 cm
Hauteur de retenue
0 m
Longueur d'installation
0m³/s
Débit de la rivière
0%
Pente forte

Contexte

Chantier réalisé dans le cadre du programme de restauration de la Bienne (Parc naturel régional du Haut-Jura), visant l’effacement de seuil pour améliorer la continuité écologique.

Solution technique

  • Mise en place d’un batardeau souple Water-Gate
  • Dérivation du flux par canalisation DN1200
  • Mise en assec de la zone de travaux

Mise en oeuvre

  • Installation par une équipe réduite, sans apport de matériaux lourds
  • Adaptation au profil du lit et contraintes urbaines
  • Mise en place rapide avec bonne étanchéité

Impacts & mesures

  • Réduction de la remise en suspension des matières (MES)
  • Protection de la faune aquatique (pêche de sauvegarde)
  • Limitation des impacts sur le milieu pendant les travaux

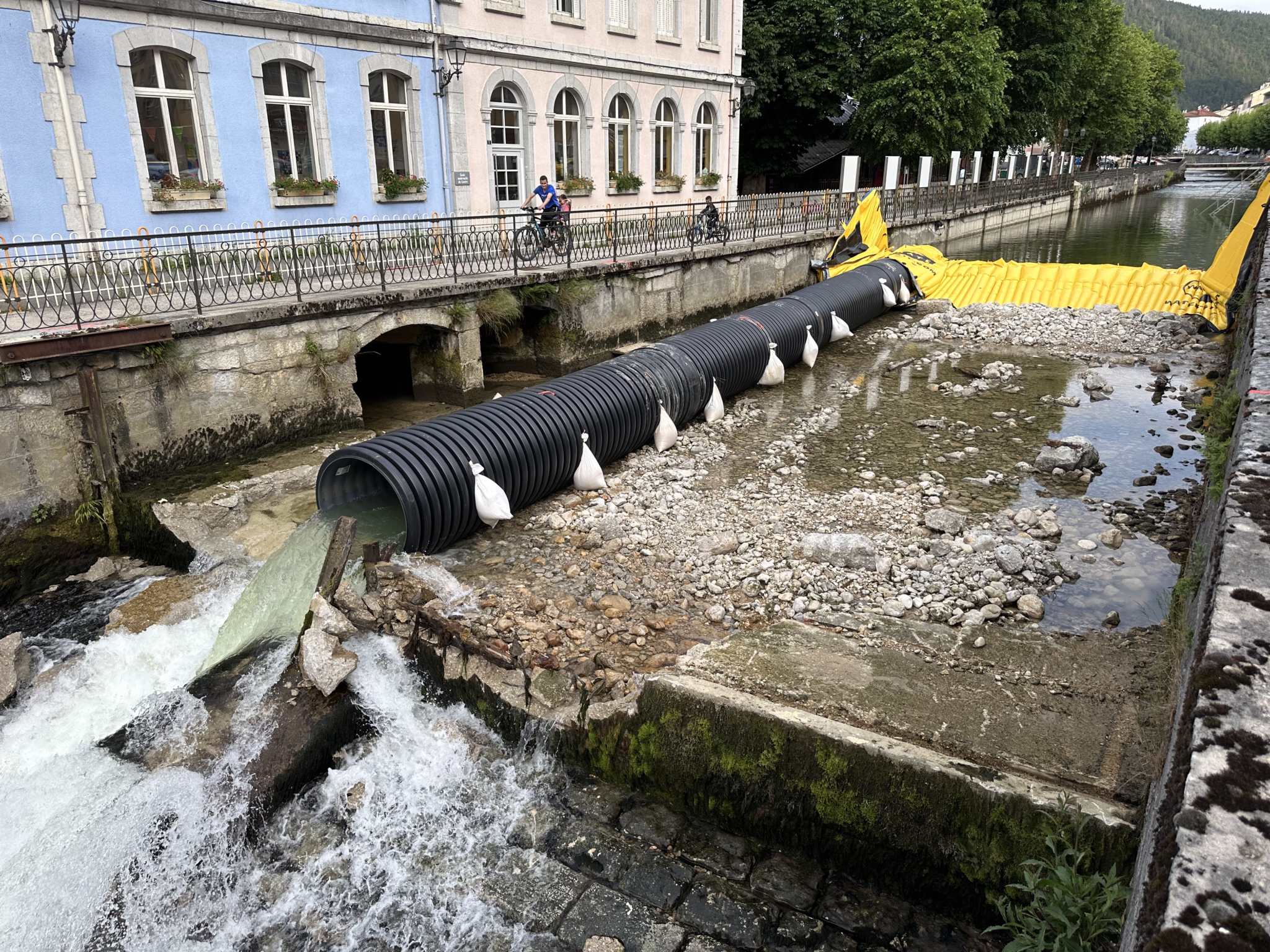

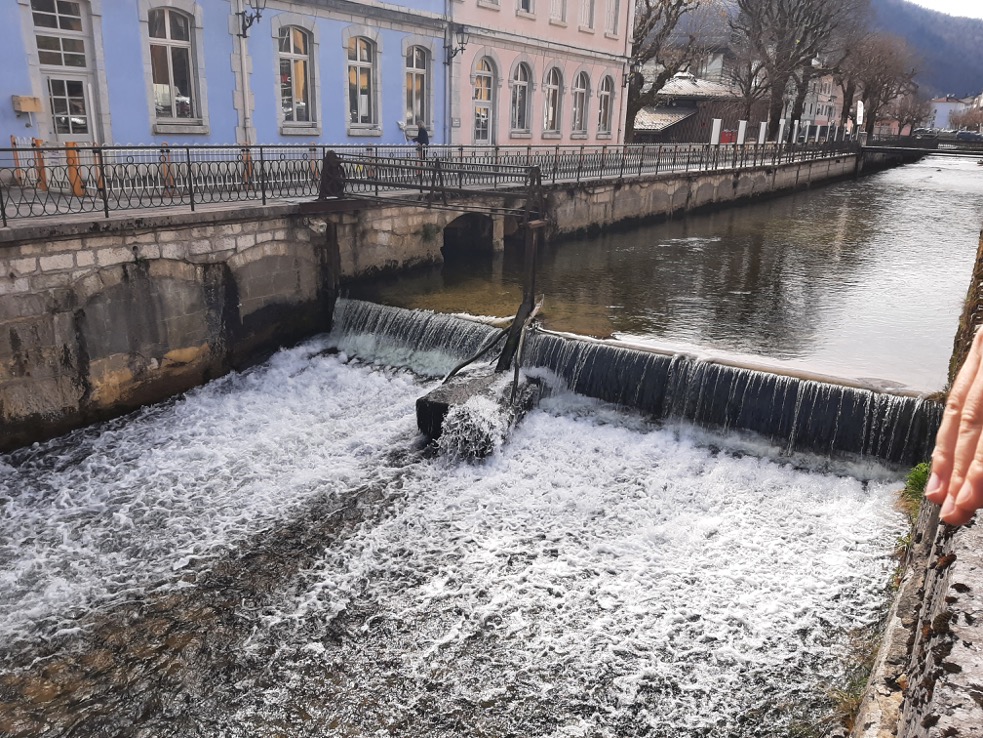

Ancien seuil hydraulique sur la rivière Bienne à Morez avant effacement pour restauration écologique

Seuil urbain ancien sur la Bienne à Morez, destiné à être effacé dans le cadre de la renaturation.

Données techniques

Configuration
Blocage + dérivation
Position par rapport au flux
Perpendiculaire
Forme du dispositif
Linéaire
Mode de gestion de l’eau
Dérivation par busage
Régime d’écoulement
Modéré
Variabilité du niveau
Très forte
Type de cours d’eau
Rivière
Configuration du site
Lit contraint
Nature du fond
Graviers / galets
Contraintes d’accès
Accès difficile
Vitesse estimée
0.4 m/s
Modèles utilisés
WA-5030 + WA-5050

Galerie chantier

Batardeau souple Water-Gate avec canalisation DN1200 pour dérivation temporaire d’une rivière lors de l’effacement d’un seuil

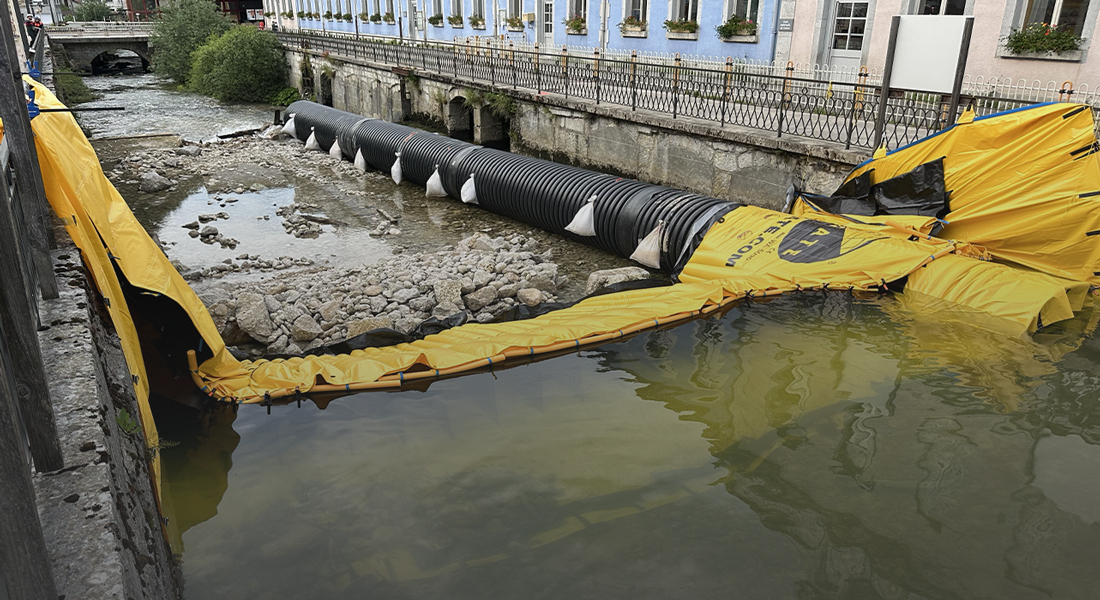

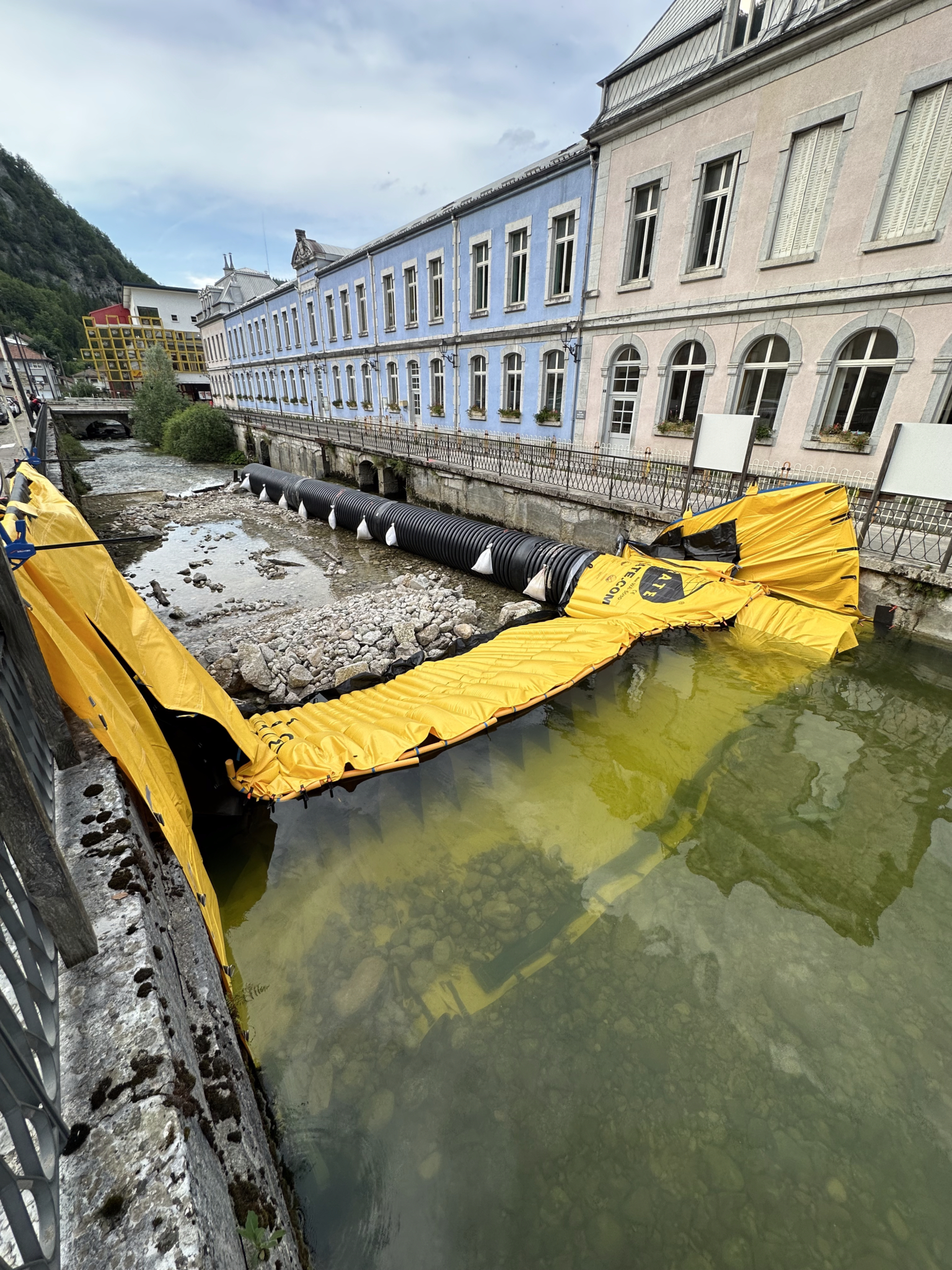

Aval gauche : Water-Gate© + dérivation DN1200. Le flux amont est canalisé et rejeté à l’aval du seuil en cours d’effacement.

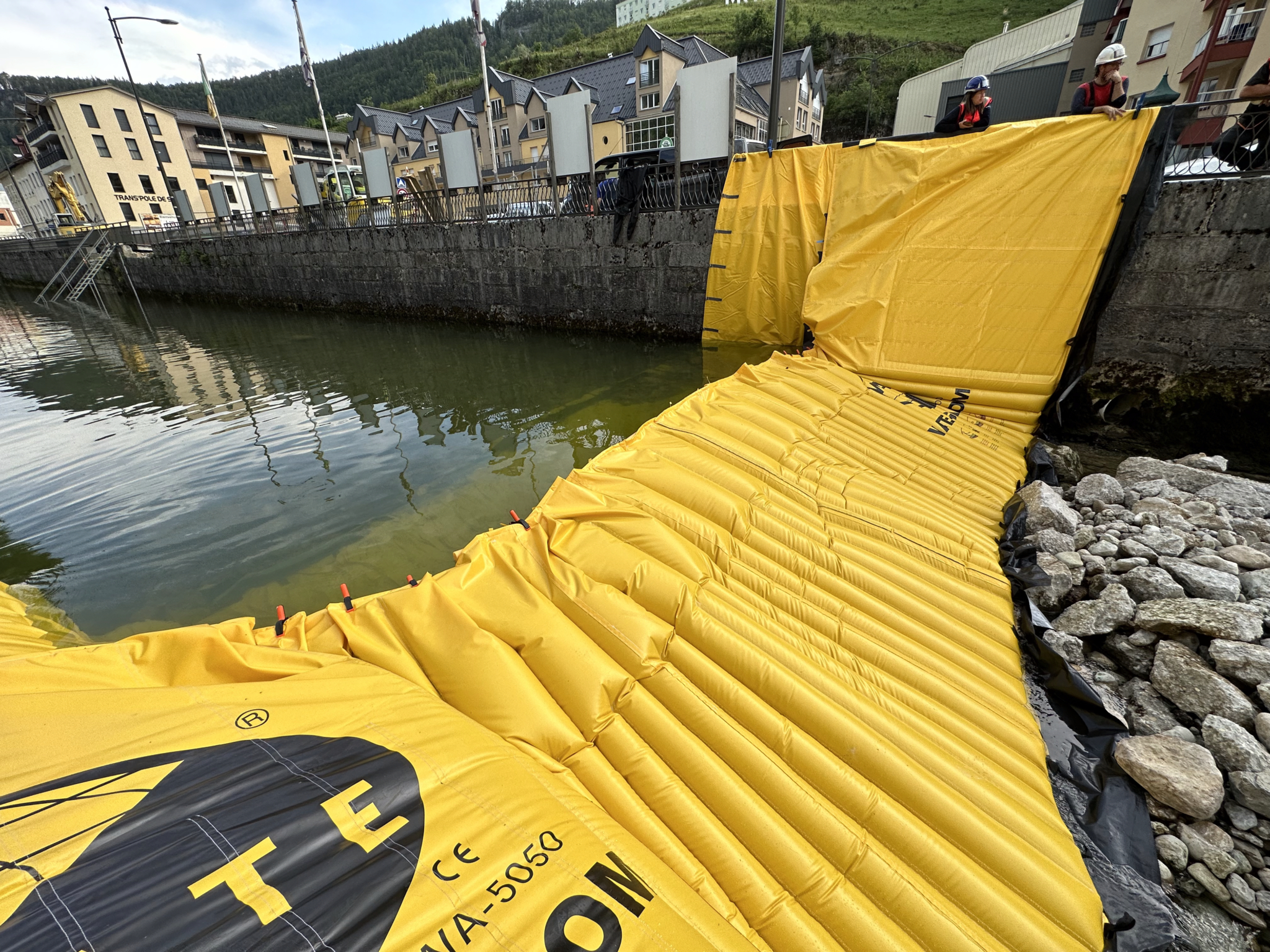

Batardeau souple Water-Gate appuyé verticalement contre un mur de rive avec canalisation DN1200 de dérivation

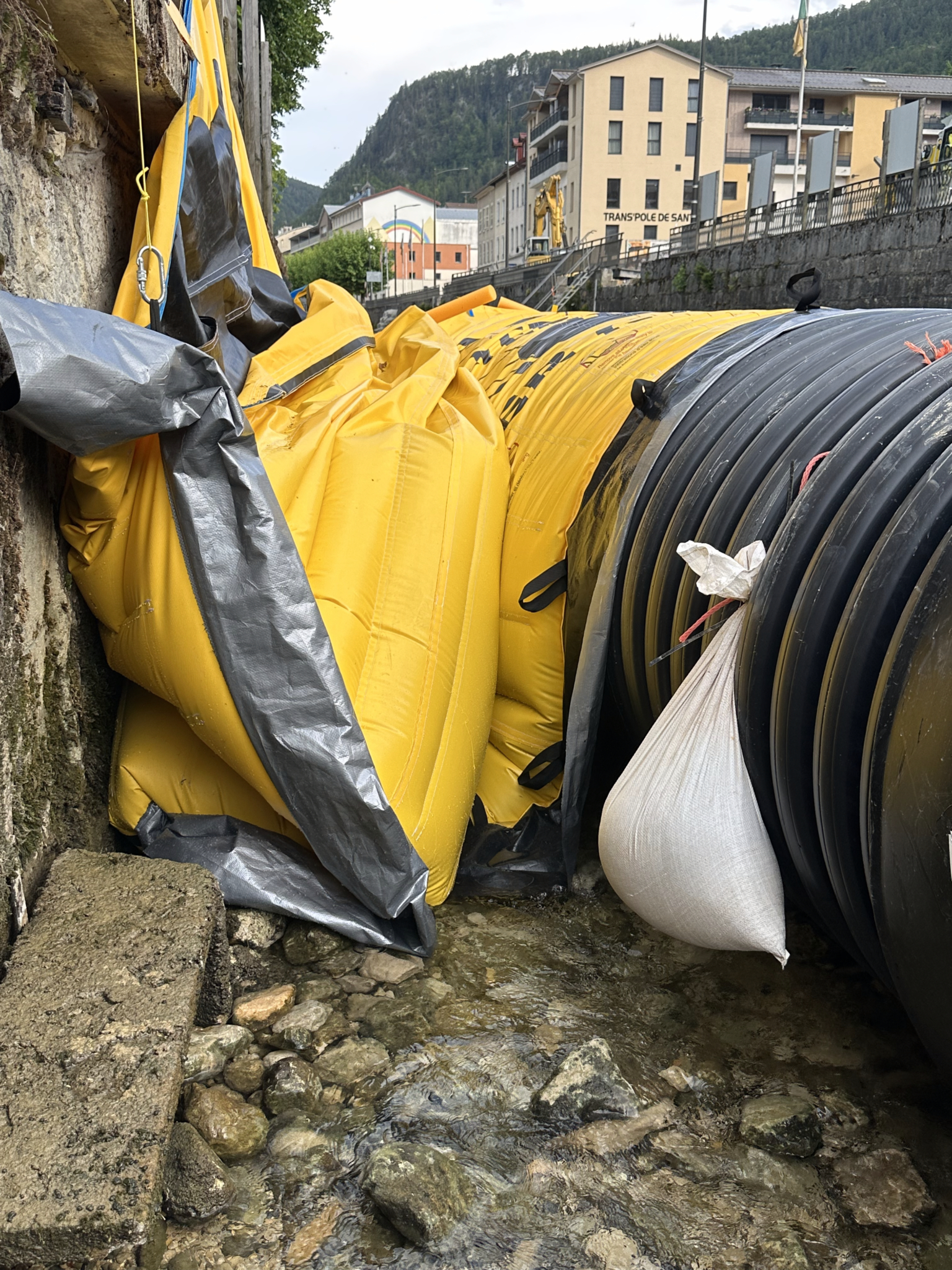

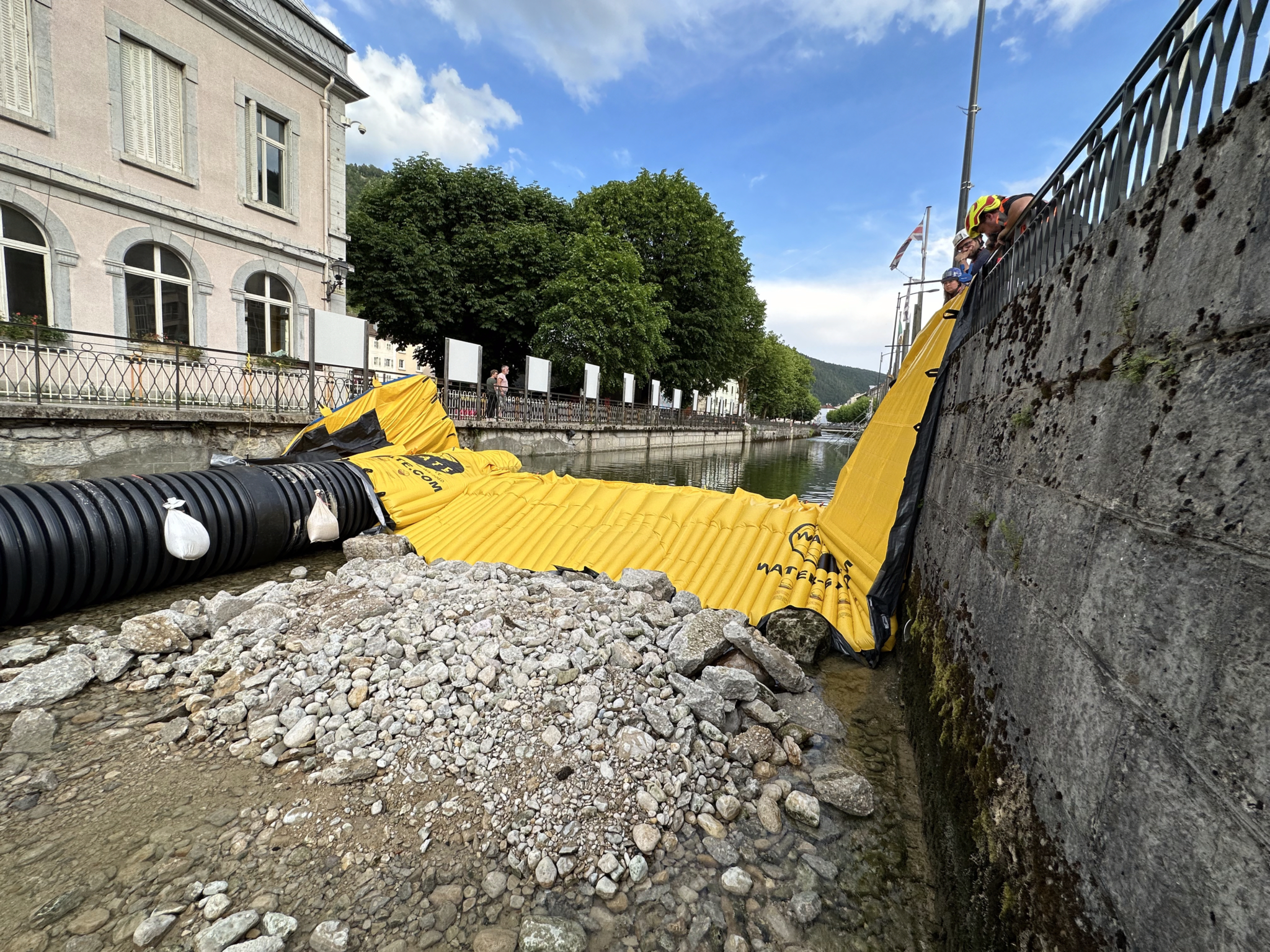

Aval du dispositif : Water-Gate© suit la DN1200 et assure un appui vertical à 90° sur le mur rive gauche. Fixation par cordelettes au garde-corps.
Jonction entre batardeau souple Water-Gate et canalisation DN1200 en dérivation, niveau d’eau amont 1 mètre

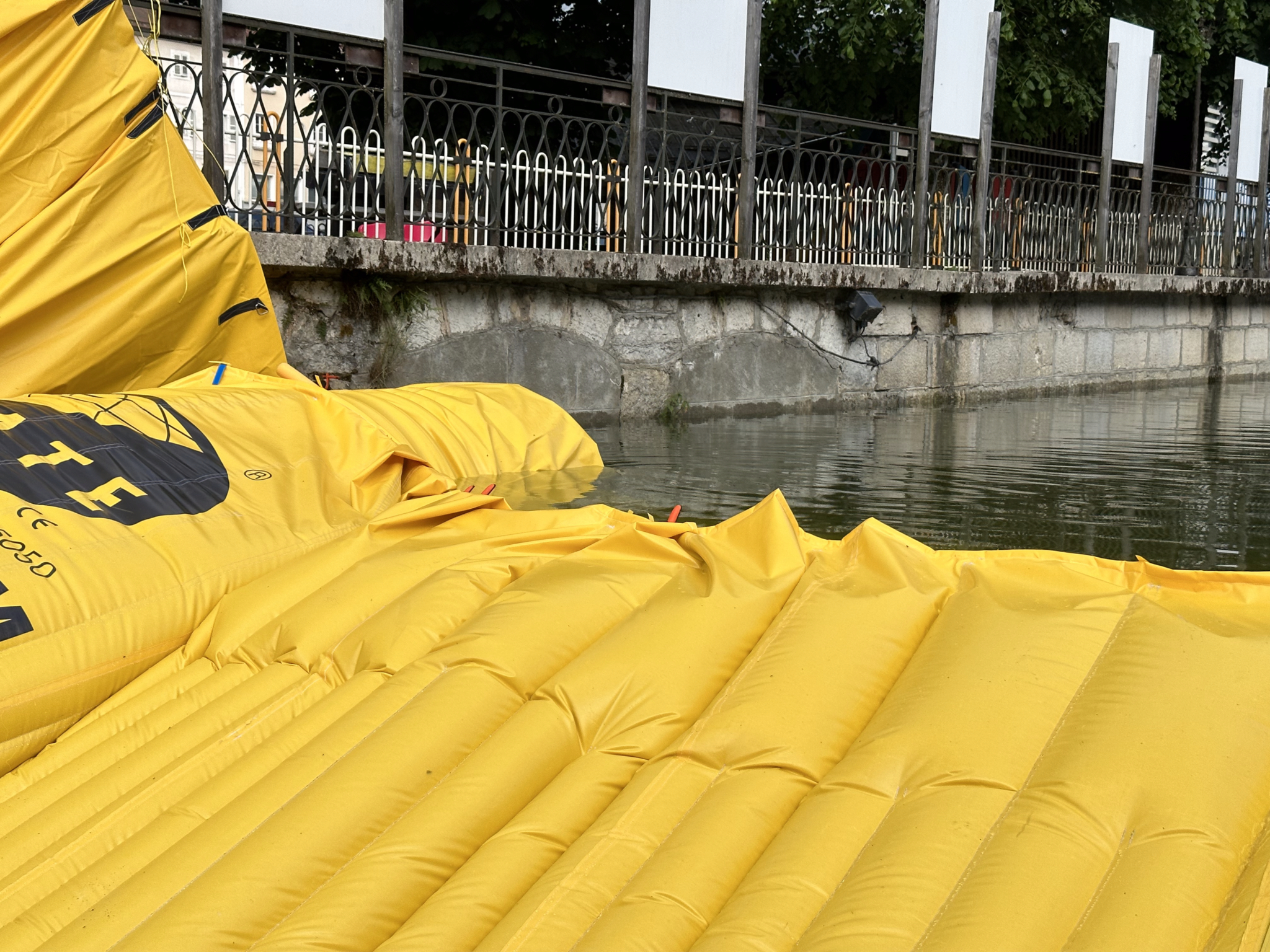

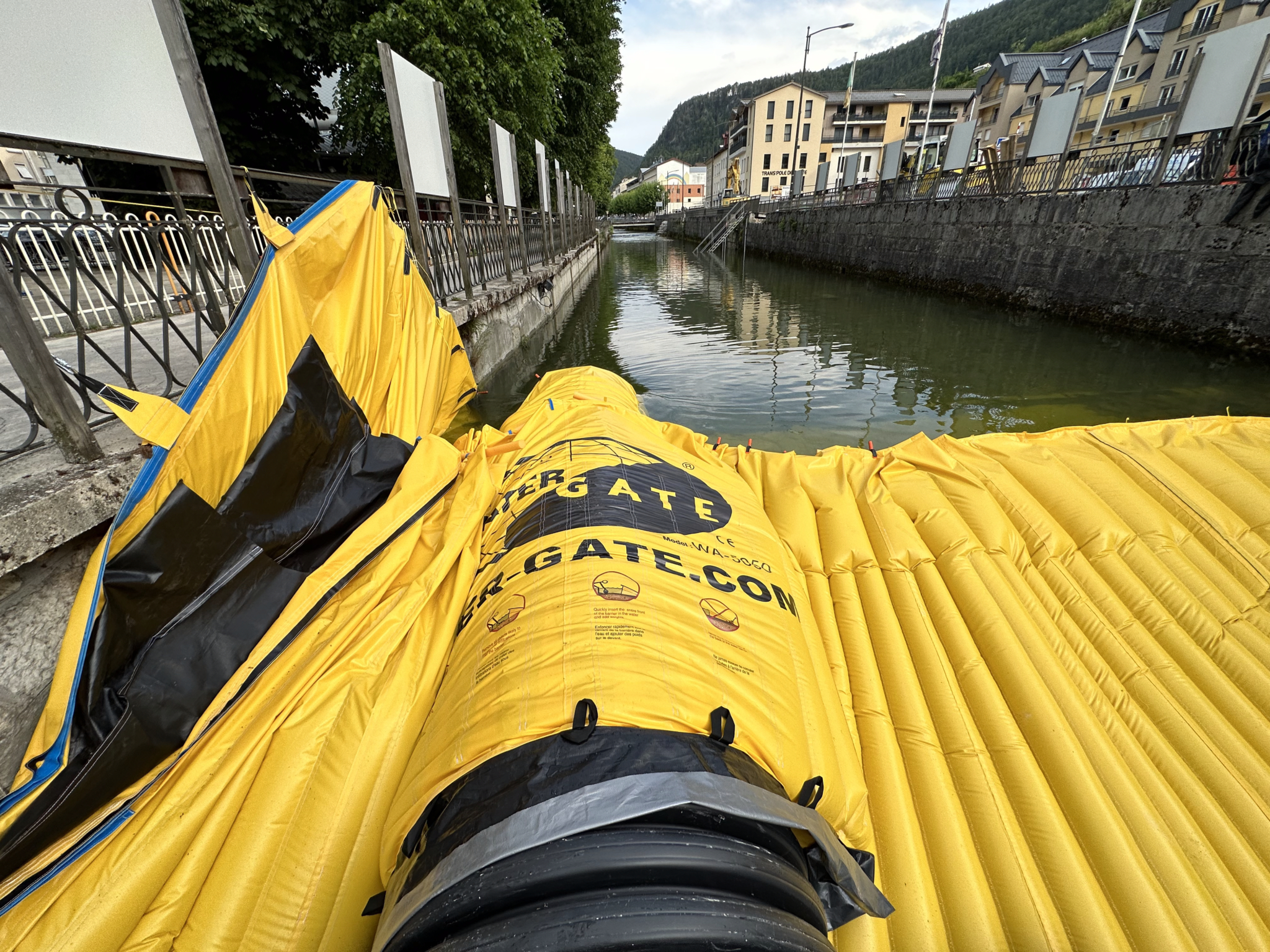

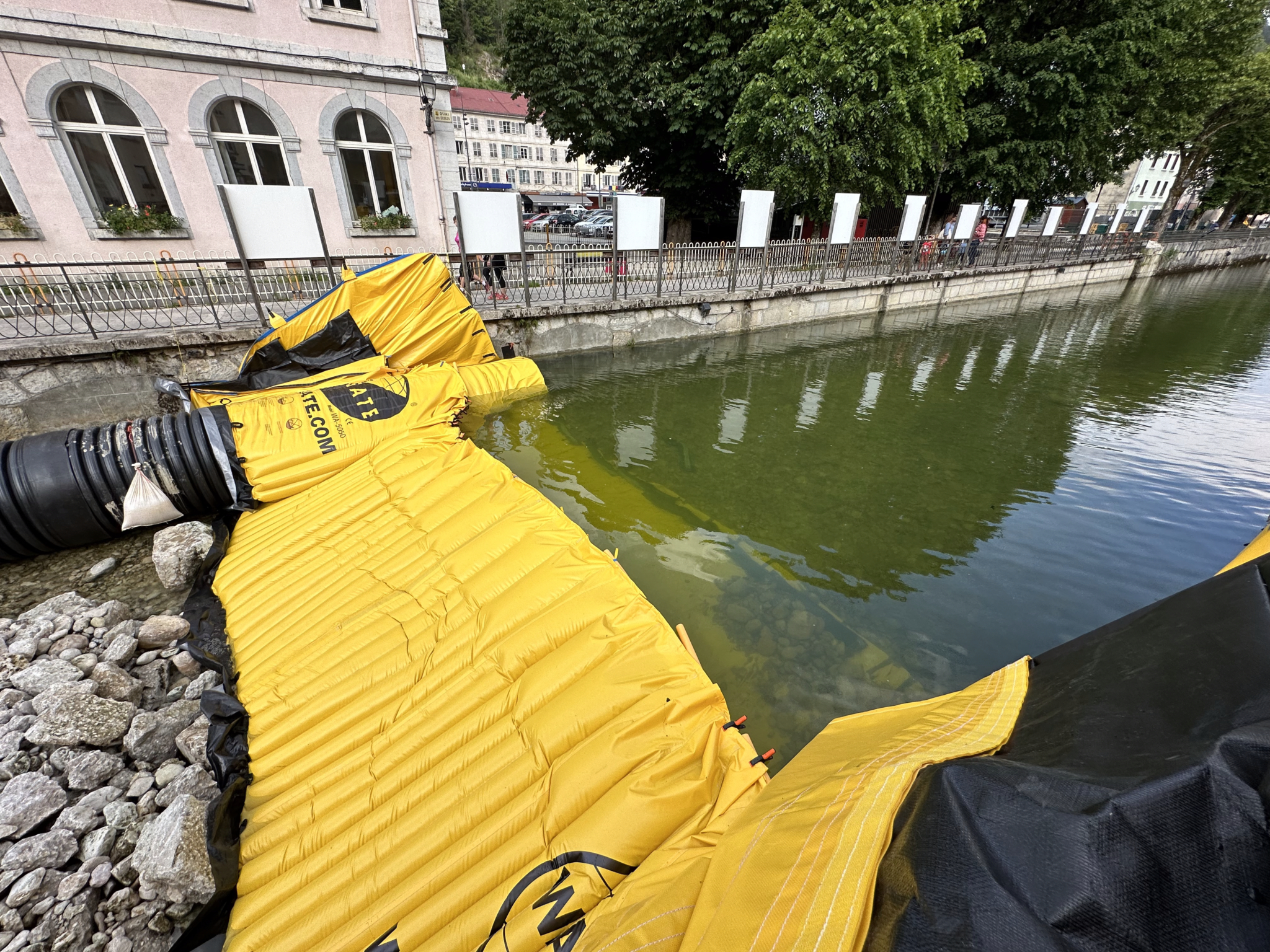

Gros plan : jonction Water-Gate© / entrée amont DN1200. La toile épouse le tuyau ; batardeau rempli ~80 %, niveau amont proche de 1 m.

Retour d’expérience

La mise en charge progressive du batardeau révèle immédiatement la capacité hydraulique de la canalisation DN1200.

Entreprise travaux
Ocelian groupe Vinci Construction
Maître d’ouvrage
Parc Naturel Régional du Haut Jura
Chantier réalisé
Juni 2023

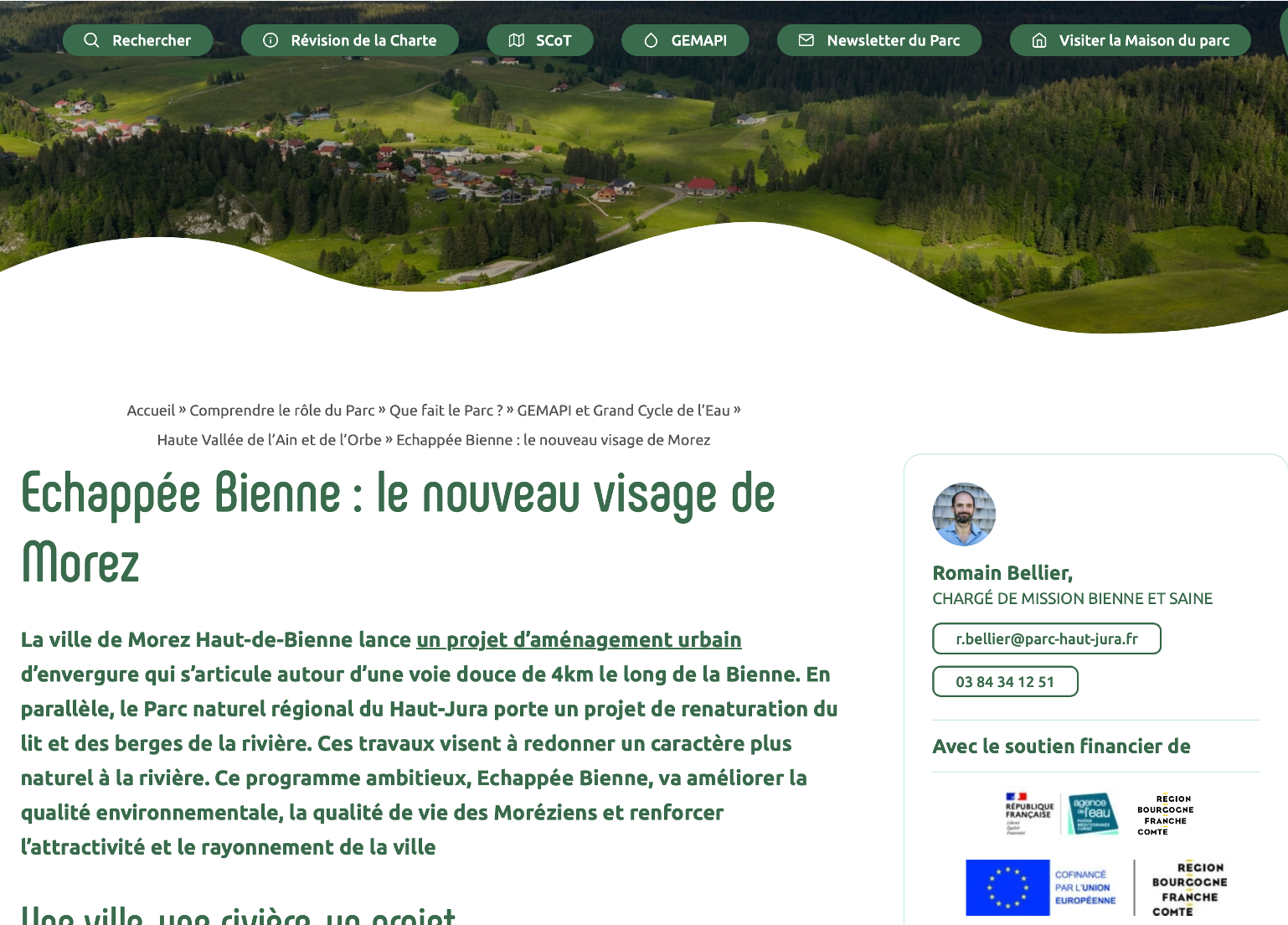

Revue de presse
